TODO ACERCA DE LA UNIDAD I

“HISTORIA DE LOS RAYOS X”

Los Rayos x han sido tanto un experimento con un descubrimiento, ya que los científicos ya los habían estado generando sin darse cuenta durante años, con el paso del tiempo han ayudado a desarrollar el campo de la medicina en muchas formas.

¿Qué son los rayos X?

Los Rayos x son el resultado de la combinación de ondas electromagnéticas y su energía está ubicada entre los rayos ultravioletas y los rayos gamma.

Sus ondas son muy similares a las de los radios y microondas, también se pueden asemejar a las ondas que transmite la luz. Los Rayos x son una radiación que al entrar en contacto con la materia crea iones, que son partículas con carga (ya sea positiva o negativa).

Descubrimiento de los rayos X

Los rayos X fueron descubiertos accidentalmente por el profesor Wilhelm Conrad Rontgen el 8 de noviembre de 1895, se encontraba haciendo experimentos con los tubos de Crookes y observó unos extraños rayos que atravesaban papel y metal, lo que lo llevó a investigarlos durante siete semanas.

Todo empezó con los experimentos de un científico británico llamado Willian Crookes, el cual investigo en el siglo XIX los efectos de algunos gases cuando se les aplicaba algunas descargas eléctricas, todo esto dentro de tubos vacíos y electrodos para generar un alto voltaje en las corrientes; a estos lo llamó tubo de Crookes. Cuando el tubo se encontraba cerca de algunas placas fotográficas se producía una imagen borrosa, sin embargo decidió no seguir investigando sobre esto.

El primero de enero de 1986 Wilhelm Rontgen contactó con sus compañeros de toda Europa para comunicarles los detalles de su investigación. También les mandó una fotografía de la mano de su esposa en la que la que la piel casi no se veía, dedicándose a observar los huesos y lo que parecía ser la sombra de un anillo.

Esto se debe a que el 22 de diciembre se decidió hacer la primera prueba con humanos, pero ya que no podía manejar su carrete, la placa fotográfica de cristal y exponer su mano a los rayos x (todo esto a la vez) pidió ayuda a su esposa, para que ésta colocase su mano en la placa durante 15 minutos. Cuando fue revelada la placa de cristal su sorpresa fue muy grande, apareció una imagen, sin duda, muy importante para la historia de la ciencia; los huesos de la mano de su esposa Berta con el anillo flotando sobre uno de estos. Y así aparece la primera radiografía de la historia y con ella nace una nueva rama de la medicina llamada radiología.

Todo lo descubrió de forma accidental en el laboratorio de la Universidad de Wurzburg. Esto se relacionaba con los rayos catódicos (corrientes de electrones en tubos de vacío) que tenía en otra mesa. Al parecer los físicos ya habían estado creando rayos X desde años antes sin darse cuenta.

Bibliografía: Leiza Lara, M. (2017). Rayos X, su historia y su actualidad - Monografias.com. [en línea] Monografias.com. Disponible en: http://www.monografias.com/trabajos95/rayos-x-su-historia-y-su-actualidad/rayos-x-su-historia-y-su-actualidad.shtml [Fecha de acceso 21 de agosto 2017].

“ESTRUCTURA ATÓMICA”

¿Qué es la Ionización?

Es el fenómeno quimico-fisico mediante el cual se producen iones, estos son átomos o cristales cargados eléctricamente debido al exceso o falta de electrones respecto a un átomo o molécula neutra.

Un átomo puede tener: Aniones carga –

                                      Cationes carga +

A la especie química con electrones y el átomo o molécula neutros se le llama anión y posee una carga -, y a la que tiene menos electrones catión, teniendo una carga +.

“DEFINICIÓN DE RADIACIÓN Y DIFERENTES TIPOS DE RADIACIÓN”

¿Qué es la Radicación?

Radiación (del latín radiatio) es la acción y efecto de irradiar(despedir rayos de luz, calor u otra energia).

1.    Emisión de radiaciones luminosas, térmicas, magnéticas o de otro tipo.

2.    Emisión de energía o de partículas que producen algunos cuerpos que se propaga a través del espacio.

¿Qué es la Radiación x?

La denominación de rayos x designa a una radiación electromagnética, invisible, capaz de atravesar cuerpos opacos y de imprimir las películas fotográficas.

¿Qué es la Radiación ionizante?

Es un tipo de energía liberada por los átomos en forma de ondas electromagnéticas (rayos gamma o rayos x) o partículas (alfa y beta o neutrones).

Radioactividad es el foco.

Radiación la luz emitida.

¿Qué es la Radiación electromagnética?

Está formada por la combinación de campos eléctricos y magnéticos que se propagan a través del espacio en ondas portadoras de energía. (esta radiación tiene una longitud de onda).

¿& qué es Longitud de onda?

Es la distancia real que corre una perturbación (una onda) en un determinado intervalo de tiempo (entre más cerca más efectivo).

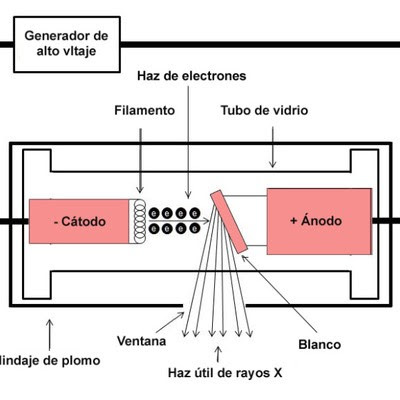

“TUBO DE RAYOS X DENTAL”

ÁNODO O ANTICÁTODO: consta de un cilindro de cobre por ser buen conductor de calor va desde un extremo hasta el centro. Hacia el centro se encuentra un bloque de tungsteno (punto focal-target).

CÁTODO: contiene un filamento de tungsteno que al ser calentado funciona como una fuente de electrones que dirige estos mismos a la dirección deseada.

ELEMENTOS BASICOS PARA PRODUCIR RADIACIÓN

  ü  Alto voltaje

  ü  Fuente de electrones

  ü  Anticátodo o ánodo

  ü  Rayos x

COMPONENTES DEL APARATO DE RAYOS X DENTAL

  ü  Cabezote o cabezal 8forrado de plomo).

  ü  Cono colimador (no forrado de plomo, solo sirve para direccionar).

  ü  Base (hay 2 tipos: base de pared, que tiene 2 brazos y es fija, y el de pie que se puede mover a cualquier lado).

  ü  Tablero de mandos (botones principales: encendido/apagado).

“CALIDAD Y CANTIDAD DE LOS RAYOS X”

Electricidad: energía utilizada para producir rayos x.

  ü  Miliamperaje (control de salida)

  ü  Kilovoltaje (control de velocidad)

Miliamperaje (mA)

   ·         Mide la cantidad de rayos x.

   ·         En radiología dental entre 7 y 15 Ma. Esta medida afecta la densidad y el tiempo de exposición de la radiografía.

Voltaje (kv)

   ·         Es la fuerza eléctrica que hace que los electrones se muevan del ánodo al cátodo.

   ·         Unidad de medida voltios o kilovoltios.

   ·         Radiología dental de 65 a 100.

   ·         Afecta la densidad del contraste y el tiempo de exposicion8por eso es necesario tener una buena electricidad).

“COLIMACIÓN”

 ¿Qué es un colimador? Es un instrumento de precisión para una tarea especial.

ü  El objetivo de la colimación es hacer que el eje óptico de cada lente o espejo coincida con el rayo central del sistema, un láser colimador debe lograr un haz así.

ü   Debido a que la radiación se propaga en todas las direcciones de forma uniforme (isotropía), en radiología se hace imperativo el hacer uso de algún medio para acotarla o restringirla, con el fin de poder "dirigirla" hacia donde se encuentra el paciente o detector.

ü  Para tal efecto, existen los colimadores que son estructuras fabricadas para detener o atenuar la radiación de modo que, los fotones no viajen en direcciones no deseadas. Por este motivo, los colimadores son importantes por cuanto pueden mejorar indirectamente las cualidades de la imagen final, así como también, sirven de protección para el paciente y el operador del equipo.

Existen 2 tipos de colimadores:

        ·         Colimador redondo

       ·         Colimador rectangular (es el más recomendado, porque reduce la exposición de      radiación del paciente más que colimadores redondos y restringe el haz de Rayos x para la forma y tamaño de la película dental usado)

¿CÓMO SE PRODUCEN LOS RAYOS X?

Los mA y kilovoltios interactúan viajan para llegar al cabezal pasan primero por el cátodo donde se disparan al bloque de tungsteno llegando a su vez al ánodo para así poder le dar dirección a los rayos x y poder llevar a cabo la radiación.

Información proporcionada en la Benemérita Universidad Autónoma de Puebla en la clase de Radiología Estomatológica por el Dr. Erick Arellano López

Bibliografía: DrRoyPc (2017). Colimadores. [en línea] Es.slideshare.net.Disponible en: https://es.slideshare.net/DrRoyPc/colimadores [Fecha de acceso 21 de agosto 2017].
